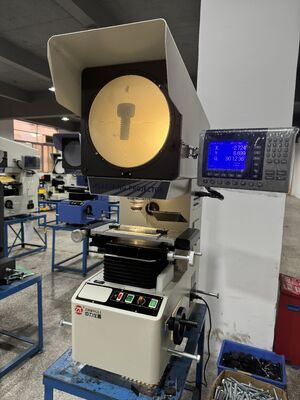

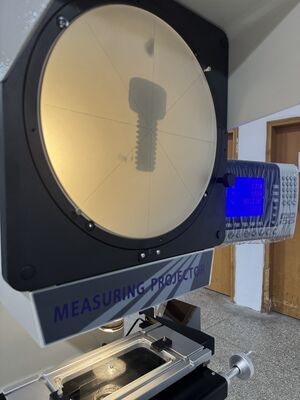

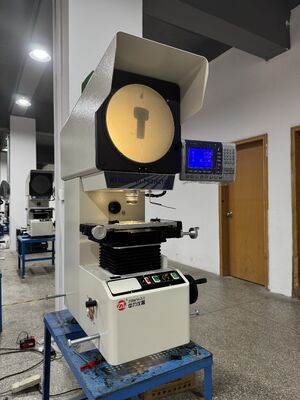

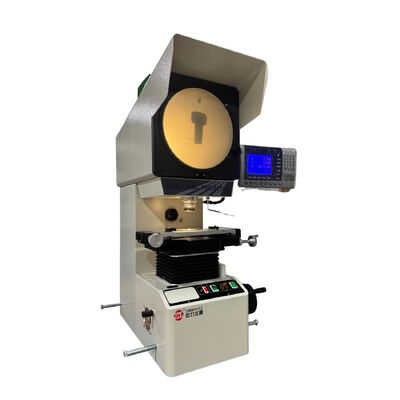

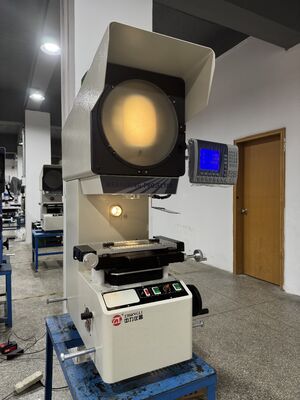

Proiettore di rilevamento Proiettore di profilo U/V per campioni di impatto Proiettore di campioni di misurazione Proiettore verticale

Proiettore di rilevamento campione di impatto proiettore di profilo U/V proiettore di misurazione campione proiettore proiettore verticale

>>>Appendice 1: accessori per strumenti

A. Proiezione:

1Dimensione dello schermo di proiezione (mm): Φ312, gamma utilizzabile superiore a Φ300, utilizzando la tecnologia litografica giapponese, incisa con linee a griglia.

2- Intervallo di rotazione dello schermo di proiezione: 0-360o

3Risoluzione del display digitale dell'angolo di rotazione: 1′ o 0,01o, utilizzando un encoder rotativo giapponese.

B. Obiettivo:

C. Sistema di misurazione delle distanze:

Il DP-300C multifunzione display digitale utilizza materiali giapponesi e dispone di un display completamente in lingua cinese.Distanza, e misurazioni angolari.

D. Illuminazione strumentale:

L'illuminazione a trasmissione e riflessione utilizza lampade alogene Osram tedesche importate da 24V e 150W.

Metodo di raffreddamento:

raffreddamento forzato ad aria (3 ventilatori assiali)

F. alimentazione dello strumento:

110V/220V (AC) 50/60Hz, potenza totale 400W

G. Dimensioni dello strumento:

Lunghezza * Larghezza * Altezza (mm): 788 * 524 * 1152

H. X, Y, banco di lavoro:

Fatto di ferro fuso duttile e lavorato con precisione, con un trattamento di stabilizzazione speciale per migliorare significativamente la precisione e la stabilità delle misure.

I. Metodo di trasmissione:

Adotta la trasmissione ottica senza denti giapponese.
