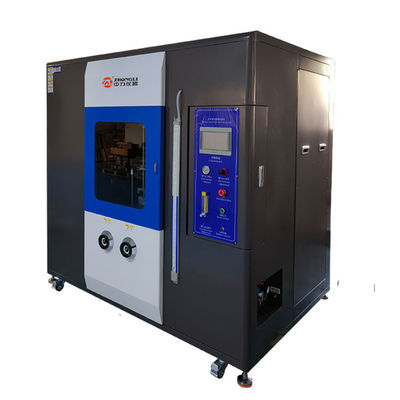

Macchina per prove di fiamma VW-1 per cavi, campione orizzontale FT2, prova di combustione UL1581, macchina per prove di combustione di cavi e fili singoli
La macchina ignifuga per cavi e fili soddisfa i requisiti della norma UL1581-2001, sezioni 1060 (combustione verticale e prova FT1), 1061 (prova di combustione dei cavi), 1080 (prova di combustione VW-1), 1090 (prova di combustione del filo di apparecchiature elettriche) e 1100 (Il campione orientato orizzontalmente / prova di combustione FT2).
Composizione dell'attrezzatura
Macchina di prova + sistema di controllo + sistema di controllo esteso ad alta precisione per la combustione + sistema di prova della temperatura + attrezzatura di prova e dispositivo di fissaggio per la prova + sistema di controllo dell'aria e del flusso di combustione
Specifiche del dispositivo di fissaggio per la prova
| Modello |
Camera ignifuga per cavi e fili |
| Dispositivi di fissaggio principali |

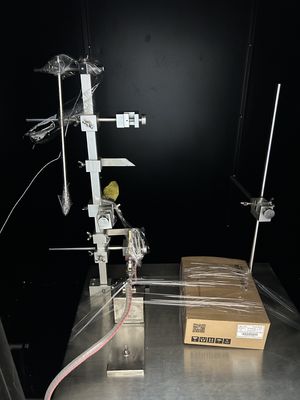

Supporto di prova e torcia di combustione |
| Supporto di prova |
Acciaio inossidabile S304. Supporto verticale e orizzontale |
| Torcia di combustione |
ASTM D 5025-99 |
| Potenza standard |
Torcia verticale: 500W
Torcia orizzontale: 225W |
| Diametro del cratere |
0,90±0,03 mm |
| Lunghezza della lampada del cratere |
1,60±0,05 mm |
| Altezza dalla torcia all'ingresso dell'aria |
102 mm |
| Angolo della lampada della torcia |
Orizzontale 90°, verticale 20° (l'asse verticale rimane sul piano verticale e mantiene 20 gradi in direzione verticale) |

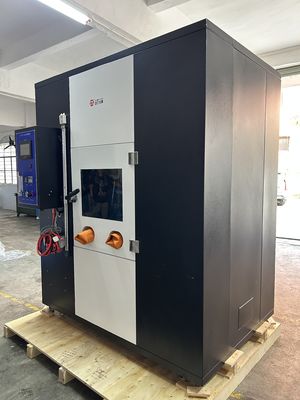

Caratteristiche della camera di prova
Realizzata in acciaio inossidabile con un bell'aspetto e resistenza alla corrosione da ruggine
Sistema di ventilazione e rilascio del fumo nella parte superiore per la rimozione dei gas di scarico

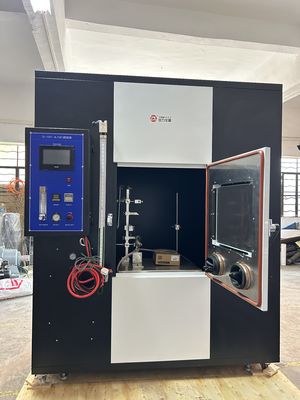

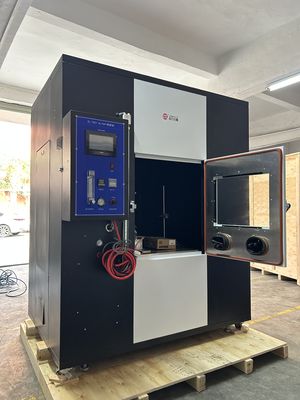

Porta in vetro d'acciaio sul davanti per l'osservazione durante le prove
Pannello operativo sul lato destro della porta di osservazione
Specifiche della camera: 200X120X200(CM), volume: 4,8 m³
Opzioni del sistema di controllo
Touch screen intelligente + PLC:Controlla il tempo di prova, la frequenza e il tempo esteso con funzionamento a menu e risultati accurati
Controllo relè temporizzato:Controllo relè tradizionale per il tempo di prova (0~999,9S), tempo di arresto della combustione (0~99,9s), frequenza di combustione (1~9999) e tempo esteso (0~999,9S)
Sistema di controllo esteso
Sistema di controllo esteso ad alta precisione (sistema di controllo fotografico) registra automaticamente il tempo di arresto della combustione, riducendo le tolleranze di prova
Sistema di prova della temperatura
Sensore termico con costruzione a tubo di rame e termocoppia
Termocoppia di tipo K con rivestimento in tubo di acciaio inossidabile da 0,5 mm di diametro
Lista di temperatura intelligente PID abbinata a termocoppia di tipo K, indicazione oltre 1000°C
Aria di combustione e controllo del flusso
Aria di combustione:Metano (purezza 98%, numero termico 998 BTU/piedi cubi, 37,1 per metro cubo megajoule)
Il sistema di controllo include:Flussometro e valvole di riduzione della pressione
Flussometro:Calibrato secondo il criterio D3195 con accuratezza del 2%, scala di flusso 1000 ml/min
Valvole di riduzione della pressione:1 EA, flusso d'aria spostato a 10 libbre/pollice cubo
