BS 6387 IEC60331 BS8491 Macchina di prova della resistenza al fuoco di fili e cavi

BS 6387 IEC60331 BS8491 Macchina di prova della resistenza al fuoco di fili e cavi

Fuoco di fili e cavi Macchina di prova della resistenza (dispositivo di prova della resistenza al fuoco):

Rispetto delle norme:

Rispetto della norma britannica sui cavi ignifughiBS 6387-2013"Specificazione dei requisiti di prestazione dei cavi per mantenere l'integrità del circuito in condizioni di incendio";

Conformi ancheIEC60331, BS8491

Rispetto della norma BS 8491-2008 "Metodi per la valutazione dell'integrità antincendio dei cavi di alimentazione di grande diametro utilizzati come componenti di sistemi di controllo del fumo e del calore e di altri sistemi specifici di sicurezza antincendio".

GB/T19216.11-2003/IEC60331-11:1999 "Prove di integrità lineare per cavi e cavi ottici in condizioni di incendio Parte 11: dispositivo di prova - alimentazione singola di fuoco con temperatura di fiamma non inferiore a 750°C";

Completamente conforme alla norma GB/T19216.21-2003/IEC60331-21.1999 "Prove di integrità di linea per cavi e cavi ottici in condizioni di incendio Parte 21: Procedure e requisiti di prova - Voltaggio nominale 0,6/1.0 KV e sotto i cavi";

GB/T19216.23-2003/IEC60331-23:1999 "Prove di integrità delle linee per cavi e cavi ottici in condizioni di fiamma Parte 23: Procedure e requisiti di prova - Cavi dati";

norma di prova GB/T19216.25-2003/IEC60331-25:1999 "Prove di integrità lineare per cavi e cavi ottici in condizioni di fiamma Parte 25: Procedure e requisiti di prova - Cavi ottici";

è conforme anche alla norma GB/T 19666-2019 "Regole generali per fili e cavi ignifughi e ignifughi";

Parametri principali (caratteristiche di resistenza al fuoco):

Stazione di prova:Una stazione, un campione è testato ogni volta.

Dimensione del prodotto di prova:lunghezza> 1200 mm.

L. Questa macchina dispone di un totale di 3 anelli di supporto del filo.È adatto per verificare se il cavo o il cavo ottico mantiene l'integrità della linea quando la fiamma è non inferiore a 750°C.

Blowtorch:Il venturi a propano misto è lungo 500 mm.

Temperatura di fiamma:regolabile a 450°-950°.

Gas di combustione:Propano con purezza del 98% (preparato dal cliente).

Gas di supporto alla combustione:Aria compressa (la pressione dell'aria deve superare i 10 Mba) fornita dal cliente.

Sistema di rilevamento della temperatura:Termocoppia in acciaio inossidabile di tipo K importata (il materiale ha una resistenza alla temperatura superiore a 1100°).

Flusso d'aria:20-200 l/min.

Flusso di propano:2.5-25L/min.

Dispositivo di accensione:accensione automatica.

Questa macchina è dotata di un potente sistema di scarico. Una volta completato il test, il potente ventilatore di scarico può scaricare il gas di scarico dalla scatola in breve tempo.

Il telaio adotta una struttura divisoria a doppio strato, con all'interno un cotone isolante ad alta temperatura, che riduce efficacemente la temperatura della parete esterna durante la prova < 45°

Requisiti dell'alimentazione:AC380 (± 10%) V/50HZ.

Intervallo di fluttuazione di tensione ammissibile: 380V±10%.

Intervallo di fluttuazione di frequenza ammissibile: 50 Hz±1%.

Potenza di funzionamento della macchina:1 kW.

Il sistema di scarico è situato nella parte superiore del telaio, che può scaricare efficacemente e rapidamente i gas di scarico.Sono presenti diverse prese d'aria sul fondo per garantire il contenuto di ossigeno nella scatola durante la prova, rendendo i risultati dei test più precisi.

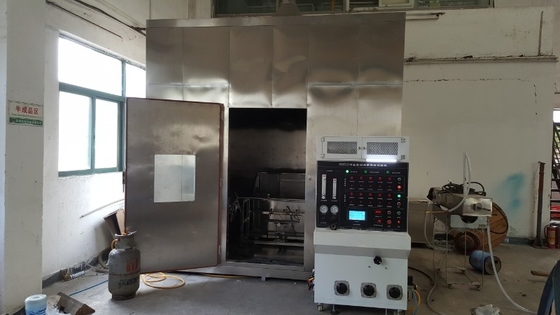

Una porta è installata nella parte anteriore e una finestra di vetro temperato è installata sulla porta, in modo che la situazione di prova possa essere osservata in qualsiasi momento.la porta è chiusa per evitare che le sostanze nocive prodotte dalla combustione inquinino l'aria interna.

Sistema di misura della temperatura: due termocoppie di tipo K sono installate sul lato sinistro e sul lato destro, a 70 mm sopra la fiamma, e le due teste di termocoppia sono distanti 250 mm.

Componenti, materiali e funzioni:

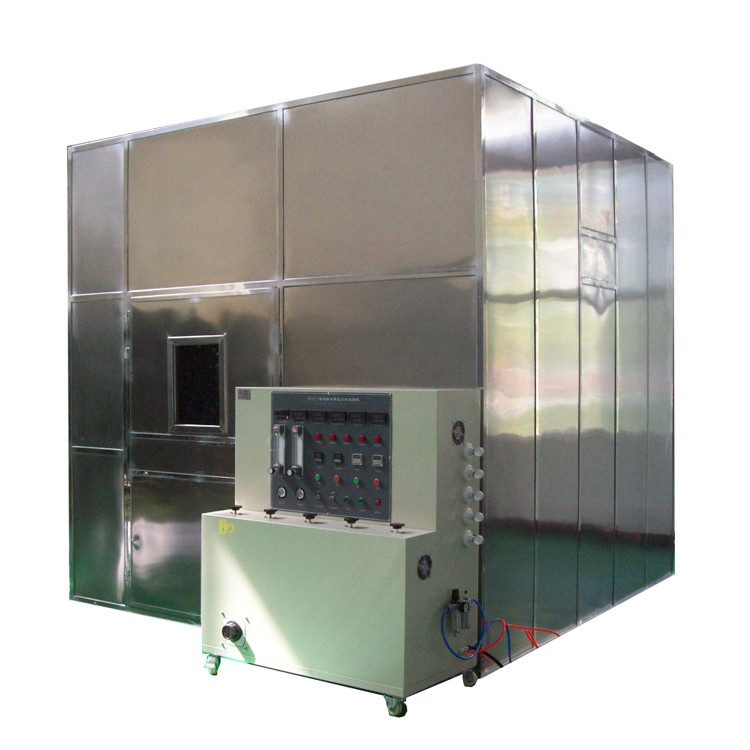

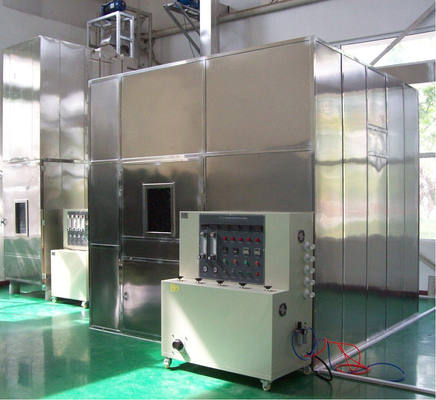

Camera di combustione: dimensioni interne: 3M × 3M × 3M, 27 metri cubi in totale. (I clienti possono preparare il proprio o possiamo fare una scatola in acciaio inossidabile)

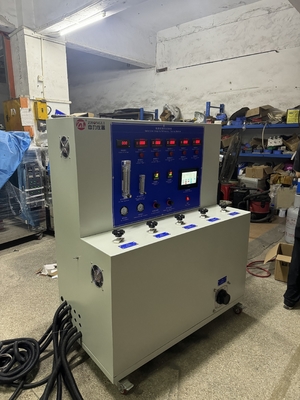

Casella di controllo:La scatola di controllo è realizzata in piastra in acciaio inossidabile, lavorata da macchine utensili CNC e ha una bella forma di arco.

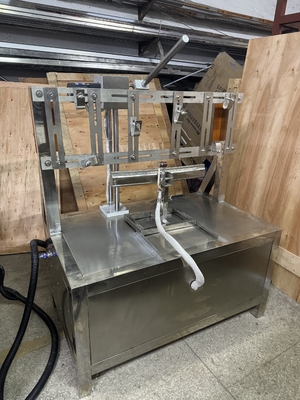

Dispositivo di combustioneQuesto dispositivo è composto da 30*30 profili di alluminio, che sono leggeri, belli, facili da spostare e da pulire.

Sistema di controllo:

Il sistema di controllo del relè è adottato e tutti i componenti elettronici sono marchi leader nazionali, che possono garantire meglio le prestazioni e la precisione di rilevamento della macchina.

Dispositivo di rilevamento continuo: durante la prova, la corrente passa attraverso tutti i nuclei del cavo,e i tre trasformatori monofase hanno una capacità sufficiente per mantenere la corrente di perdita massima ammissibile di 3A sotto la tensione di provaUna lampada è collegata a ciascun filo centrale all'altra estremità del cavo e una corrente di quasi 0,25 A viene caricata alla tensione nominale del cavo.Quando il campione è sottoposto a cortocircuito/interruzione durante la prova, un segnale è in uscita.

L'apparecchiatura dispone dei seguenti dispositivi di protezione della sicurezza: sovraccarico di potenza, protezione contro i cortocircuiti, protezione contro i sovraccarichi del circuito di comando.

Condizioni ambientali:

Il terreno è piatto, ben ventilato e non contiene gas e polveri infiammabili, esplosivi e corrosivi.

Non c'e' nessuna fonte di radiazione elettromagnetica nelle vicinanze.

Esiste uno spazio di manutenzione appropriato attorno all'attrezzatura.

Temperatura:5°C-30°C

Pressione dell'aria:86 ‰ 106 kPa.

Il sito di installazione dell'utente è necessario per configurare gli interruttori di aria e di alimentazione di

capacità corrispondente per l'apparecchiatura, e questo interruttore deve essere indipendente e dedicato a tale apparecchiatura.

Quando l'apparecchiatura non è in funzione, la temperatura ambiente deve essere mantenuta entro +0 ~ 45 °C e il dispositivo di combustione a vibrazione deve essere posizionato al di fuori della scatola di combustione
