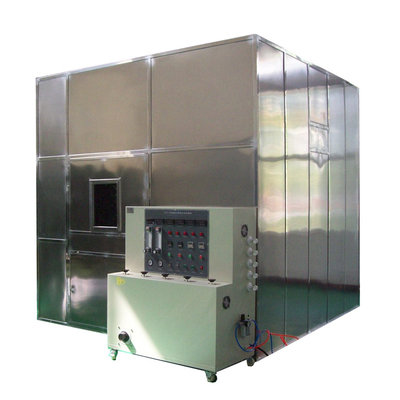

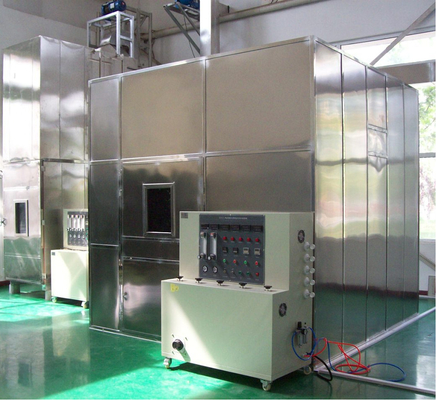

IEC 60331 BS 6387 BS 8491 Tester di integrità del circuito del cavo di filo per il test dei cavi multi-core

IEC 60331 BS 6387 BS 8491 Tester di integrità del circuito del cavo di filo per la prova del cavo multi-core

Parametri tecnici:

1. Prova di resistenza al fuoco:(Il banco di prova di resistenza al fuoco comprende le seguenti parti)

1.1 Sistema di supporto del cavo

1.2 Dispositivo di rilevamento continuo

1.3 Fonte di calore

Sistema di supporto del cavo: il cavo è fissato orizzontalmente alle due estremità della guaina del cavo con una pinza.e gli anelli metallici sono collegati alle altre parti metalliche del dispositivoPer i cavi non corazzati con un diametro inferiore a 10 mm o per alcuni altri cavi che sono significativamente spostati durante la prova, sono presenti 3 anelli metallici,ciascuna fissata a circa 150 mm dall'anello metallico originale.

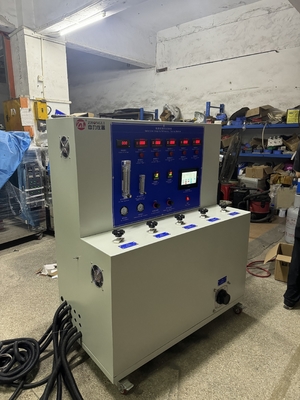

Dispositivo di rilevamento continuo: durante la prova, la corrente passa attraverso tutti i nuclei del cavo,un trasformatore a stella trifase o tre trasformatori monofase (o un trasformatore monofase se la prova è un cavo a singolo nucleo), e ha una capacità sufficiente per mantenere la corrente di fuga massima ammissibile di 3 A sotto la tensione di prova.ogni nucleo è collegato a una lampada e una corrente vicina a 0.25A è caricato alla tensione nominale del cavo.

1.3.1 Il calore è un bruciatore a gas a tubo lungo 610 mmcon metano forzato e fiamma densa.

1.3.2 Misurazione della temperatura:Un termometro blindato di 2 mm di diametro è posizionato vicino all'entrata dell'aria, parallelo al bruciatore 75 mm sopra

1.3.3 Temperatura e tempo di prova della fiamma:(cfr.BS6387

livello di combustione)

A 650°C ± 40°C -3 ore

B 750°C ± 40°C -3 ore

C 950°C± 40°C -3 ore

S 950°C± 40°C -20 minuti

1.3.4 Campione:Il campione è una sezione del prodotto finito di almeno 1200 mm, con 100 mm di involucro e rivestimento rimossi da entrambe le estremità.I fili alle due estremità del cavo devono essere collegati in conformità con la connessione elettrica.

2- prova di resistenza all'acqua e al fuoco: comprese le seguenti parti

2.1 Sistema di supporto del cavo

2.2 Dispositivo di rilevamento continuo

2.3 Fonte di calore

Sistema di supporto del cavo: il cavo è collegato a un supporto metallico composto da due piastre di acciaio larghe 25 mm e il supporto è fissato con una pinza metallica con una distanza di 200 mm.Il cavo è collegato al supporto e tutti i telai metallici sono a terra.

Dispositivo di rilevamento continuo: durante la prova, la corrente passa attraverso tutti i nuclei del cavo, tre trasformatori monofase,e hanno una capacità sufficiente per mantenere la corrente di perdita massima ammissibile di 3A sotto la tensione di provaAll'altra estremità del cavo, ogni filo centrale è collegato a una lampada e una corrente di circa 0,25 A viene caricata alla tensione nominale del cavo.

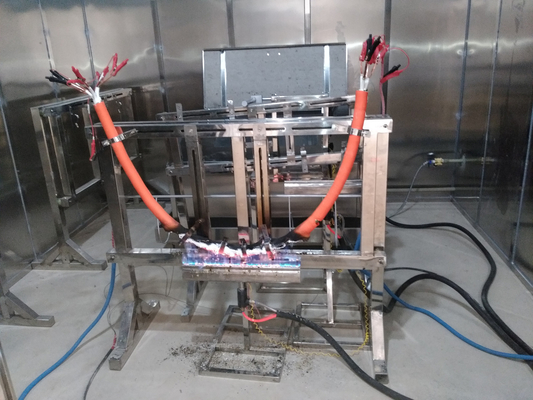

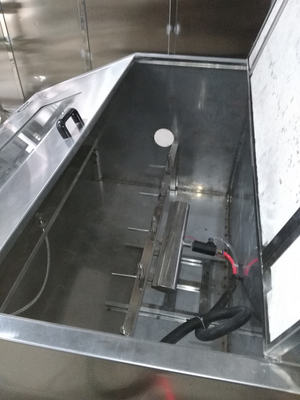

2.3.1 Calore:Un bruciatore a strisce è lungo 400 mm e può bruciare un campione di cavo di 400 mm. L'assemblaggio del bruciatore può essere regolato per fornire una fiamma brillante con una temperatura di 650 ° C ± 40 ° C.

2.3.2 Misurazione della temperatura:Un termometro blindato di 2 mm di diametro è posto sulla superficie inferiore del cavo

2.3.3 Temperatura della fiamma di prova:650°C ± 40°C

2.3.4 Spruzzo d'acqua:Un ugello viene installato sulla staffa di prova, al centro del bruciatore.30 litri per metro quadrato di acqua vengono spruzzati vicino al campioneQuesta velocità deve essere misurata con un vassoio di raccolta, che ha una profondità sufficiente per rendere il suo asse lungo parallelo all'asse del cavo e posizionato al centro.Questo vassoio ha una larghezza di circa 100 mm e una lunghezza di 400 mm (il dispositivo è mostrato nella figura seguente).
