IEC 60332 Camera di prova di combustione di fili e cavi raggruppati

Camera di prova di combustione per cavi e fili raggruppati IEC 60332

1. Scopo dell'applicazione:

1.1 È adatta per giudicare e valutare la capacità di fili e cavi raggruppati o cavi in fibra ottica installati verticalmente di inibire la propagazione verticale delle fiamme in condizioni specificate.

2. Conformità allo standard:

2.1 Conforme a GB/T18380.31-2008, IEC60332-3-10-2000 "Prove di incendio per cavi e cavi in fibra ottica Parte 31: Dispositivo di prova per la prova di propagazione verticale delle fiamme di cavi e fili raggruppati installati verticalmente";

2.2 Conforme a GB/T18380.32-2008/IEC60332-3-21:2000 "Cavi e cavi in fibra ottica in condizioni di fiamma - Parte 32: Prova di propagazione verticale della fiamma di cavi e fili raggruppati installati verticalmente Categoria A F/R";

2.3 Conforme a GB/T18380.33-2008/IEC60332-3-22:2000 "Prove di incendio per cavi e cavi in fibra ottica Parte 33: Prova di propagazione verticale della fiamma di cavi e fili raggruppati installati verticalmente Categoria A";

2.4 Conforme a GB/T18380.35-2008/IEC60332-3-24:2000 "Prove di incendio per cavi e cavi in fibra ottica Parte 35: Prova di propagazione verticale della fiamma di cavi e fili raggruppati installati verticalmente Categoria C";

2.5 Conforme a GB/T18380.36-2008/IEC60332-3-25: 2000 "Prove di incendio per cavi e cavi in fibra ottica Parte 36: Prova di propagazione della fiamma di cavi e fili raggruppati installati verticalmente Classe D";

3. Parametri principali:

3.1 Composizione dello strumento:

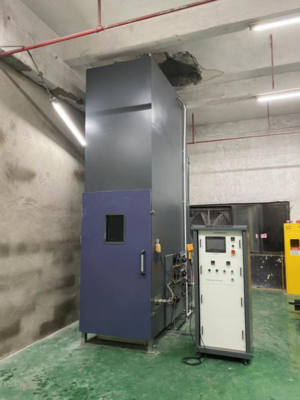

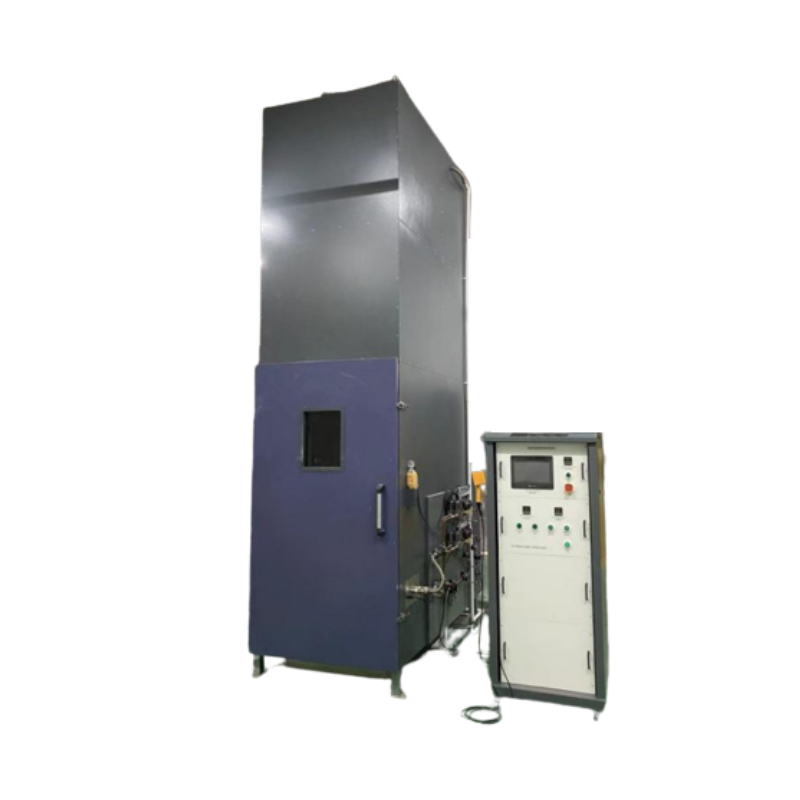

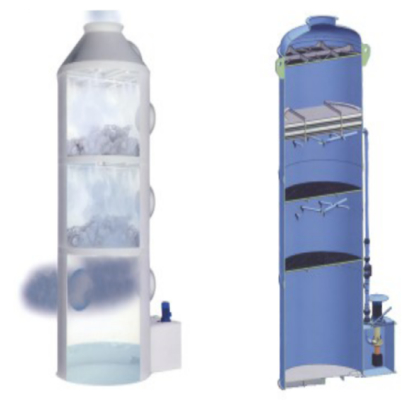

La macchina è divisa in tre parti: scatola di combustione, scatola di controllo elettrico, scatola di purificazione a spruzzo.

3.1.1 La porta di scarico della scatola di combustione si trova nella parte superiore del telaio, che può scaricare efficacemente i gas di scarico a una velocità uniforme, e ci sono diversi fori di aspirazione dell'aria nella parte inferiore per garantire il contenuto di ossigeno nella scatola durante il test.

3.1.2 C'è un dispositivo di spruzzatura d'acqua sulla parte superiore della scatola di combustione. Quando il campione brucia per un tempo specificato (1H), l'alimentazione può essere accesa per estinguere forzatamente la fiamma.

3.1.3 Una porta è installata sulla parte anteriore della scatola di combustione e c'è una finestra in vetro temperato resistente alle alte temperature sulla porta, che può osservare la situazione del test interno in qualsiasi momento.

3.2 Camera di prova:

Scatola autoportante con larghezza (1000±100) mm, profondità (2000±100) mm e altezza (4000±100) mm. La parte anteriore e posteriore e entrambi i lati della scatola di prova sono riempiti con lana minerale termoisolante con "fibra termoisolante di mullite" (materiali nazionali e tenuta di riempimento limitata, non può garantire condizioni di trasmissione di 0,7 W.m-2.K-1), la scatola interna spessore 1,5 mm, acciaio inossidabile 304#, la scatola esterna può essere verniciata elettrostaticamente con piastra d'acciaio in base alle esigenze del cliente;

3.2.1 Un dispositivo termocoppia è installato sulla parete interna della scatola per confermare la temperatura interna della scatola prima del test;

3.2.2 La cappa fumi è installata direttamente sopra l'uscita fumi della camera di combustione, 200 mm~400 mm più in alto dell'uscita fumi della camera di combustione, il lato più lungo è parallelo al lato più lungo dell'uscita fumi e la dimensione minima della superficie inferiore è 1500 mm x 1000 mm.

3.2.3 Deflettore di miscelazione aria e fumo: C'è una camera di raccolta fumi collegata al tubo di scarico fumi sopra la cappa fumi. Per miscelare completamente l'aria nella cappa fumi con il fumo, un deflettore di miscelazione aria e fumo.

3.2.4 Dispositivo di scarico fumi: tutto il gas generato durante il test viene scaricato attraverso il tubo di scarico. In condizioni di pressione normale e 25°C, la capacità di scarico fumi del sistema è superiore a 1 m3/s

3.2.5 Meccanismo di terminazione del test: se il campione non si autoestingue dopo aver interrotto il fuoco per un'ora, utilizzare un irrigatore manuale per interrompere la combustione

3.2.6 Dispositivo di pulizia: dotato di pistola a spruzzo ad alta pressione per facilitare la pulizia nella camera di combustione dopo il test.
