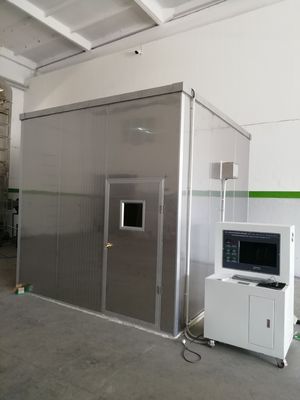

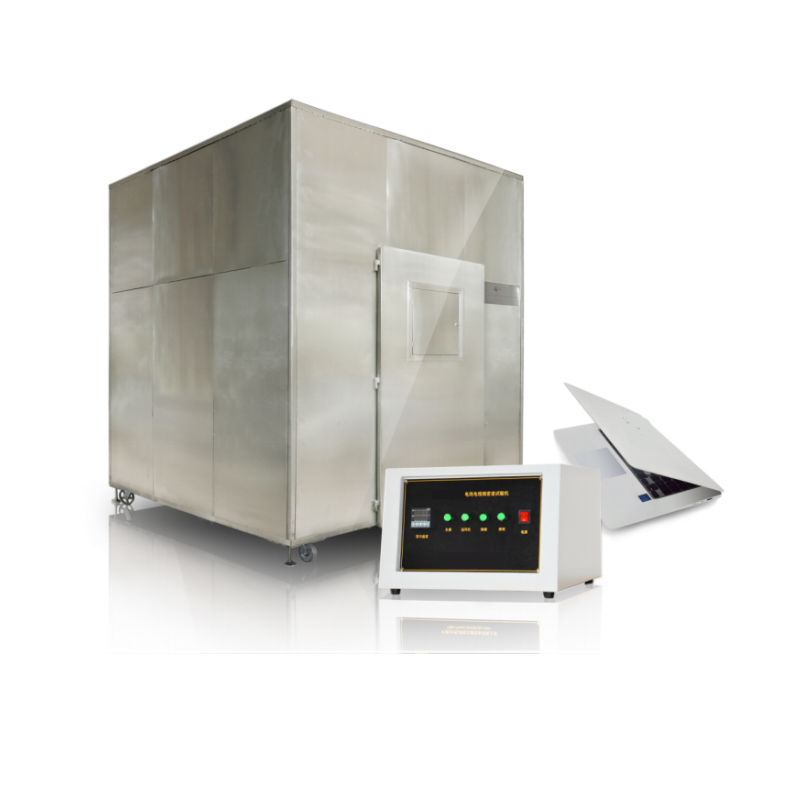

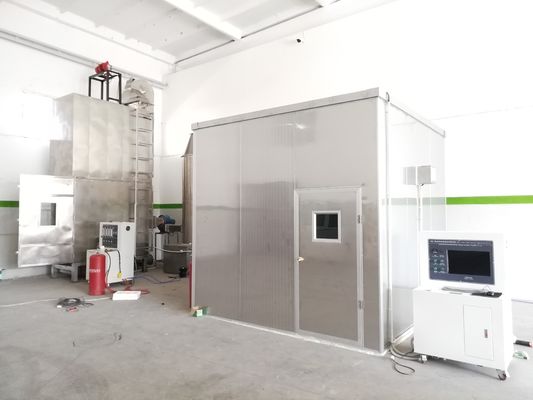

ASTM E622 IEC61034 Macchina di prova della densità di fumo del filo e del cavo

Macchina per test di densità del fumo per cavi e fili ASTM E622 IEC61034

1. Scopo dell'applicazione:

Viene utilizzato per determinare la concentrazione di fumo rilasciata quando cavi e cavi ottici vengono bruciati in condizioni specifiche.

2. Conformità allo standard:

Conforme a GB/T17651.1～2-1998 e IEC61034-1:1997, IEC61034-2:1997 "Determinazione della densità del fumo di cavi e cavi ottici bruciati in condizioni specifiche".

3. Caratteristiche principali:

3.1 Questa macchina di prova è progettata secondo la Parte 1 (Apparecchi di prova) e la Parte 2 (Procedure e requisiti di prova) dello standard GB/T17651.1~2-1998, la luce di densità del fumo del cavo o del cavo ottico che brucia in condizioni specifiche. Il sistema di misurazione è costituito da una sorgente luminosa, un ricevitore a fotocellula al silicio e un sistema informatico. La luce generata dalla sorgente luminosa passa attraverso il laboratorio di densità del fumo di 3 m×3 m×3 m e forma un fascio uniforme con un diametro di 1,5 m±0,1 m sulla parete opposta alla sorgente luminosa. La fotocellula installata al centro del fascio rileva l'intensità del fascio dalla sorgente luminosa. Quando una grande quantità di fumo viene generata nella camera di combustione a causa della combustione di cavi o cavi ottici, il fumo assorbe una parte della fotoelettricità e l'intensità del fascio che raggiunge la cella fotovoltaica al silicio si indebolisce. La trasmittanza della risposta lineare.

3.2 Questo strumento coinvolge conoscenze professionali in meccanica, ottica ed elettronica. È un prodotto meccatronico con i vantaggi di una struttura ragionevole, prestazioni stabili e facilità d'uso. Ha un'interfaccia operativa WINDOWS XP, stile LabVIEW e un perfetto meccanismo di sicurezza. Durante il test, i risultati delle misurazioni vengono visualizzati in tempo reale e la curva perfetta viene disegnata dinamicamente. I dati possono essere salvati, richiamati e stampati in modo permanente e il rapporto può essere stampato direttamente.

4.La camera di combustione:

4.1 Utilizzare acciaio inossidabile SUS304 con uno spessore di 1,5 mm per essere fissato sulla staffa quadrata per formare l'intera camera di combustione cubica.

4.2 Dimensioni interne: L3000*W3000*H3000(mm)

4.3 Struttura: C'è una finestra di osservazione in vetro sulla parte anteriore e una finestra di tenuta trasparente sulla parete opposta su entrambi i lati, la dimensione è: 100 mm x 100 mm, lasciare che il fascio di luce del dispositivo fotometrico orizzontale passi attraverso e l'altezza del centro della finestra di tenuta da terra è di 2150 mm. Ci sono diversi fori di ventilazione sul fondo, i fori di ventilazione sono 100x500mm (50 centimetri quadrati)

4.4 La parte superiore è dotata di una ventola di scarico.

5. Sistema di misurazione ottica:

5.1 Sorgente luminosa: lampada alogena al quarzo importata, potenza nominale: 100 W; Tensione nominale: 12 V Precisione: ±0,01 V; Flusso luminoso nominale: 2000～3000Lm, Temperatura di colore nominale: 2800K～3200K, soddisfa i requisiti di GB/T17651.1 5.2, Fornire 15 sorgenti luminose di ricambio.

5.2 Ricevitore: è una cella fotovoltaica al silicio, il segnale viene amplificato dalla scheda e immesso nel computer tramite la scheda I/O, che soddisfa i requisiti di GB/T17651.1 e la risposta spettrale corrisponde al misuratore di luce dell'International Commissioner of Illumination (CIE).

5.3 Installazione: installare a un'estremità di un tubo con una lunghezza di 150 e l'altra estremità è una finestra antipolvere. La parete interna del tubo è nera lucida e antiriflesso.

5.3 Trasmittanza luminosa dello 0% significa che nessuna luce passa attraverso e la trasmittanza luminosa del 100% è completamente libera.

5.4 Intervallo di trasmittanza misurabile (0～100)%;

6. Sorgente di fuoco standard:

6.1 La sorgente di fuoco è una configurazione di alcol da 1,0 l: 90% etanolo, 4% metanolo, 6% acqua

6.2 Piastra di alcol (barca di combustione): spessore in acciaio inossidabile 1,0 mm, superficie inferiore: 210x110 mm, superficie superiore: 240x140 mm, altezza 80 mm;

6.3 Posizione di installazione: la distanza tra il vassoio di alcol e il suolo è di 100 mm, in modo che l'aria possa circolare.

7.La miscela di fumo:

Utilizzare una ventola da tavolo per distribuire il fumo uniformemente nella camera di combustione. L'altezza dell'albero della ventola è di 250 mm da terra, la parete è di 500 mm e il volume d'aria è di 7 metri cubi al minuto. L'aria viene soffiata orizzontalmente da una ventola durante il test.

8.Test in bianco:

Lo scopo è regolare la temperatura nella camera di combustione per raggiungere la temperatura specificata e bruciare la lampada ad alcol per far raggiungere alla temperatura della camera di combustione: 25±5℃.

9. Dispositivo di misurazione della temperatura:

Un sensore di temperatura è installato sulla superficie interna della porta ad un'altezza di 1,5 m da terra e 0,5 m dalla parete. Monitorare la temperatura del laboratorio.

10. Conformarsi al test di combustione approvato nella Sezione 10 di GB/T17651.1-1999.

11. Parte di controllo:

11.1 Vengono utilizzate schede ad alta precisione e tutti i componenti di alta qualità vengono utilizzati per garantire un funzionamento di alta qualità e ad alta velocità del sistema e una natura avanzata. Il processo di test della scheda ad alta precisione importata + metodo di controllo automatico PID è il metodo di controllo più avanzato, sicuro, affidabile e conveniente. Realizzare il controllo automatico del rilevamento, completare automaticamente il lavoro di rilevamento, interfaccia di visualizzazione amichevole e amichevole, rendere il lavoro di rilevamento più veloce e più accurato. Il computer host è progettato con un software di configurazione, che può generare automaticamente curve di controllo della temperatura e output del rapporto. Acquisizione dati e stampa dei risultati dei test.

11.2 presenta i vantaggi di una struttura ragionevole, prestazioni stabili, facilità d'uso, ecc. Adotta l'interfaccia operativa WINDOWS XP, lo stile LabVIEW e un perfetto meccanismo di sicurezza. Durante il test, i risultati delle misurazioni vengono visualizzati in tempo reale e la curva perfetta viene disegnata dinamicamente e i dati possono essere salvati, richiamati e stampati in modo permanente.

11.3 Computer: un notebook industriale dedicato

11.4 un set di software, aggiornamento gratuito a vita.

12. Condizioni ambientali di utilizzo:
