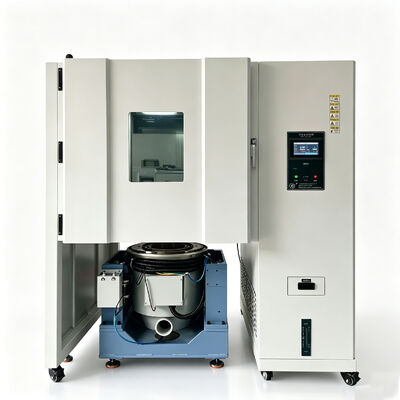

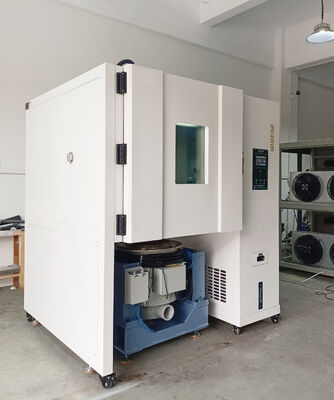

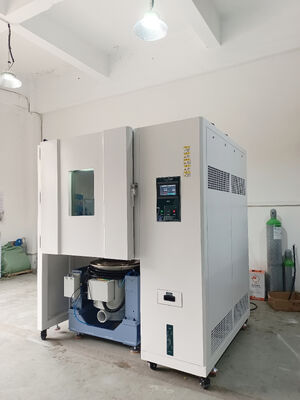

Camera Ambientale da Laboratorio Tre in Uno | Apparecchiatura di Test Combinato di Temperatura, Umidità e Vibrazione con Funzione di Misurazione degli Urti

Panoramica del prodotto

Questa camera di prova combinata tre-in-uno per temperatura, umidità e vibrazione integra in un'unica unità il controllo climatico di temperatura e umidità, l'eccitazione per vibrazione elettodinamica e il sistema di misurazione e analisi degli urti. È un'apparecchiatura professionale completa per test di affidabilità ambientale, sviluppata appositamente per l'elettronica automobilistica, le batterie a nuova energia, i componenti elettronici, le parti aerospaziali, gli elettrodomestici e i materiali polimerici.

La macchina può simulare condizioni di lavoro complesse, tra cui alta e bassa temperatura, umidità, vibrazione e urti meccanici in modo sincrono. Applica stress ambientali multipli sui campioni di prova contemporaneamente, il che può riprodurre fedelmente i problemi di guasto del prodotto facilmente riscontrati durante il trasporto, il funzionamento e l'esposizione a climi estremi. È ampiamente utilizzata per la verifica dell'affidabilità del prodotto, i test di invecchiamento accelerato, lo screening dello stress HALT / HASS e l'analisi dei guasti R&D del prodotto in laboratorio.

Struttura principale e principio di funzionamento

L'apparecchiatura è composta da tre moduli principali: cabina della camera climatica di temperatura e umidità, sistema di scuotitore per vibrazioni elettodinamiche e sistema di misurazione degli urti e acquisizione dati.

1. Modulo camera climatica: adotta un circuito di refrigerazione ad alta efficienza e un controller PID intelligente per temperatura e umidità, realizzando un ciclo di temperatura e umidità stabile e preciso all'interno dello spazio di lavoro.
2. Modulo scuotitore per vibrazioni elettodinamiche: lo scuotitore per vibrazioni integrato può emettere eccitazioni stabili per vibrazioni sinusoidali, casuali e urti meccanici, e completare test di vibrazione multidirezionali dei campioni.
3. Sistema di misurazione degli urti: dotato di un sensore di accelerazione ad alta precisione e di un software di analisi professionale, può raccogliere, registrare, visualizzare e analizzare in tempo reale la forma d'onda degli urti, l'accelerazione di picco, la durata dell'impulso e altri parametri di urto.

Tutti i moduli funzionano in modo sincrono. Il campione all'interno della camera sopporta contemporaneamente carichi di temperatura, umidità e vibrazione/urto, realizzando il test di stress ambientale composito.

Caratteristiche principali

• Integra test di temperatura, umidità, vibrazione e urto in un'unica camera, risparmiando spazio in laboratorio e riducendo l'investimento in più tester separati
• Controllo PID ad alta precisione di temperatura e umidità, piccola deviazione di temperatura all'interno della camera di lavoro
• Scuotitore elettodinamico integrato supporta test di vibrazione sinusoidale, vibrazione casuale e urto meccanico
• Sistema professionale di misurazione e analisi degli urti, visualizzazione in tempo reale della forma d'onda ed esportazione dati

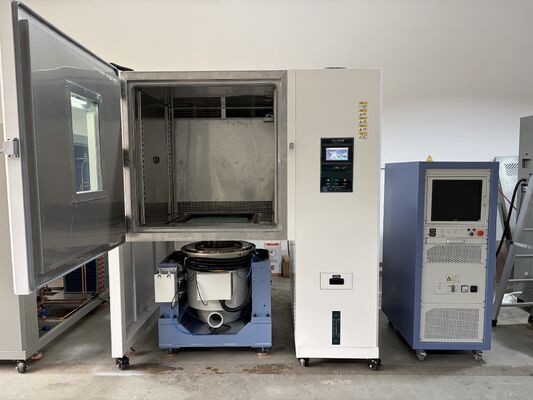

• Porta della camera spessa e isolata con finestra di osservazione, comoda per osservare lo stato del campione durante i test
• Protezione di sicurezza: protezione di arresto di emergenza per sovratemperatura, sovracorrente, sovraccarico, sovra-corsa della vibrazione
• Personalizzabile: dimensioni della camera di lavoro, forza di vibrazione, intervallo di temperatura, intervallo di frequenza possono essere personalizzati
• Supporta la modifica automatica dei programmi di test, i test ciclici e la generazione di report di test

Materiali e industrie applicabili

Prodotti applicabili: Moduli di controllo elettronico per autoveicoli, pacchi batteria e moduli batteria a nuova energia, sensori, connettori, schede a circuito stampato PCB, relè, componenti aerospaziali, pannelli di controllo per elettrodomestici, moduli di comunicazione, parti strutturali in plastica e metallo.Settori di applicazione: Automobilistico, nuova energia, aerospaziale, elettronica ed elettrico, comunicazione, laboratori universitari, istituti di prova terzi, centri di ricerca e sviluppo prodotti e dipartimenti di ispezione qualità.

Tipi di test: Screening accelerato dello stress HALT / HASS, test combinato di temperatura e umidità e vibrazione, test ambientale composito di urto meccanico, simulazione dell'ambiente di trasporto, valutazione dell'affidabilità del prodotto, riproduzione dei guasti e analisi delle cause principali.

Standard di test di conformità

Questa camera ambientale combinata può soddisfare molti standard di test internazionali e industriali, tra cui IEC 60068, MIL-STD-810, GB/T 2423, ISO 16750, IEC 62660 e altri standard di affidabilità per l'elettronica automobilistica e la nuova energia. Può eseguire cicli di temperatura, test di umidità, vibrazioni casuali, vibrazioni sinusoidali e urti meccanici in ambiente combinato.

Vantaggio tecnico

A differenza delle camere climatiche separate e degli scuotitori per vibrazioni indipendenti, la nostra macchina di prova combinata tre-in-uno realizza il carico sincrono di stress di temperatura, umidità e vibrazione/urto. Non è necessario smontare e trasferire i campioni tra diverse apparecchiature di prova, evitando danni secondari ai campioni durante il trasferimento e migliorando l'accuratezza e la ripetibilità dei dati di test di affidabilità.

Il sistema di misurazione degli urti è completamente abbinato allo scuotitore per vibrazioni. Può catturare accuratamente segnali di urto transitori, registrare automaticamente la curva dell'impulso di urto, fornendo un supporto dati affidabile per la valutazione delle prestazioni anti-urto dei prodotti in ambienti ad alta e bassa temperatura e umidità.
