Riepilogo

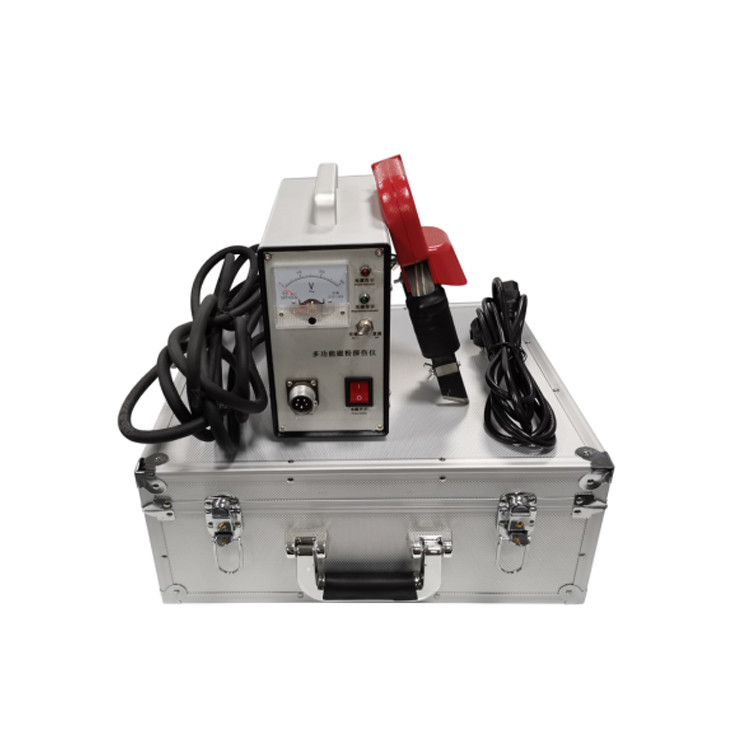

Il modello ZL-YW601C è un rilevatore di difetti di particelle magnetiche che utilizza un giogo magnetico per magnetizzare pezzi ferromagnetici con magnetizzazione AC e DC.compresa la magnetizzazione locale per parti di grandi dimensioni, e può essere utilizzato come metodo additivo di rilevamento di difetti magnetici e come metodo di magnetizzazione residuo di rilevamento di difetti magnetici.
Lo strumento utilizza SCR per formare un interruttore senza contatto con basso rumore e lunga durata di vita.con una lunghezza massima non superiore a 50 mm,, saldatura a filettatura, recipiente a pressione, condotta e rilevamento di parti di forma complessa.che è più adatto per le occasioni in cui non è consentita l'entrata di alta tensione nell'apparecchiatura per la rilevazione dei difetti.
Il rilevatore di difetti ha la funzione di magnetizzazione AC e DC. Può essere dotato di sonde di tipo A, D, E e O. La macchina può essere magnetizzazione di rettifica a onda completa DC,La magnetizzazione AC può rilevare difetti più profondi dalla superficie.
Indicatori tecnici
| Articolo |
ZL-YW601C |
| Voltaggio di ingresso |
AC 220V ± 10%V |
| Voltaggio di uscita |
AC 36V |
| corrente di uscita |
> 10A |
| Forza di sollevamento |
una sonda di tipo AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Sonde di tipo D AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Sonde di tipo E AC ≥ 118N (12 kg)
|
| Tasso di carico temporaneo |
50% |
| Sensibilità di rilevamento |
Un test piece di tipo 1 # visualizzato chiaramente |
| Dimensione dell'unità principale |
230 × 160 × 120 mm (L × H × W) |
| Peso |
5 kg |
| Magnetizzazione del polo di trazione |
Una sonda di tipo, per 0 ∼ 200 mm, regolabile;
- di tipo sonda, 150 mm per il tipo fisso,
- 0 ′ 240 mm regolabile con giunzione attiva;
Probe di tipo E due probe adiacenti distanza centro del nucleo è
95 × 100 mm;
Diametro interno della sonda di tipo O di φ150 mm
|
| Modalità di magnetizzazione |
Due tipi di magnetizzazione: AC e DC |
Caratteristiche strutturali:
Lo strumento adotta l'interruttore a controllo di silicio, l'uscita a bassa tensione è sicura e affidabile, la sonda adotta due tipi fissi e regolabili,la sonda regolabile può essere regolato in base alla forma delle diverse parti della scarpa di palo spaziamento, e mantenere un buon contatto.
Utilizzo operativo:
inserire la spina rotonda del cavo di alimentazione nella presa di alimentazione a tre nuclei dello strumento e inserire la spina monofase del cavo nella presa della scheda di distribuzione della rete elettrica,(deve esserci un filo di messa a terra solido) accendere l'interruttore di alimentazione dello strumento, e la luce di indicazione sarà accesa per indicare che il circuito è stato collegato all'alimentazione.
Inserire le tappe per l'aviazione in entrambe le estremità del cavo rispettivamente nella presa dello strumento e nella presa della sonda.
In modo che la sonda e la superficie del pezzo da esplorare contatto buono, premere il pulsante di magnetizzazione sulla sonda, luce indicatore di magnetizzazione,indicando che il pezzo è stato magnetizzato.
Spegnere l'interruttore di alimentazione dello strumento e l'interruttore principale della scheda di distribuzione della rete quando si smette di usarlo.
Precauzioni:
Quando si utilizza lo strumento, la sonda e il pezzo da sondare devono essere in buon contatto prima di premere il pulsante di magnetizzazione.Altrimenti la corrente nella bobina aumenterà e brucerà il fusibile, o addirittura danneggiare lo SCR.
Se avete bisogno di regolare la distanza tra i poli magnetici, allentate la nocciolina della farfalla sul giunto regolabile per cambiare la distanza tra i poli magnetici, e poi stringete la nocciolina per farlo funzionare.
