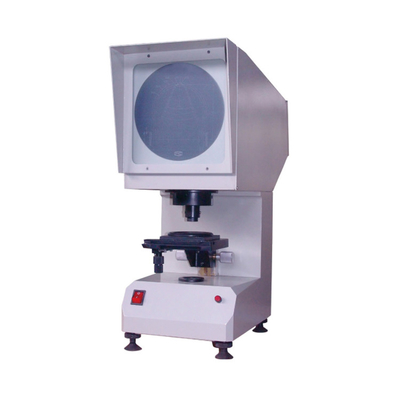

Proiettore a profilo U/V con schermo di proiezione 200×200 mm e banco di lavoro di sollevamento orizzontale longitudinale

Proiettore di rilevamento campione di impatto proiettore di profilo di taglio U/V proiettore di misurazione campione proiettore

Descrizione delle prestazioni:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing Method. Questo strumento utilizza il metodo di proiezione ottica per ingrandire e proiettare sullo schermo di proiezione il contorno del campione di impatto misurato con una tacca a forma di V o U,e confrontarlo con il diagramma del campione standard di incisione V e U del campione di impatto sullo schermo di proiezione per determinare se l'incisione del campione di impatto rilevato è qualificataI suoi vantaggi sono il semplice funzionamento, l'ispezione intuitiva e l'elevata efficienza.

Principali indicatori tecnici:

1Diametro dello schermo di proiezione: 200×200 mm

2. Dimensione del banco di lavoro:Banca di lavoro quadrata: 110×125 mm,Diametro del banco di lavoro quadrato: 90 mm,Diametro del vetro del banco di lavoro: 70 mm

3- percorso del banco di lavoro: longitudinale: ±10 mm,orizzontale: ±10 mm,levamento: ±12 mm

4- Intervallo di rotazione del banco di lavoro: 0°360°

5Ingrandimento strumentale: 50X

Ingrandimento dell'obiettivo: 2,5X

Ingrandimento dell'obiettivo di proiezione: 20x

6Fonte luminosa (lampada alogeno di tungsteno): 12V 100W

7Fornitura di corrente: 220V 50Hz

8Dimensioni: 515×224×603 mm

9Peso: 20 kg

Configurazione dell'apparecchiatura principale:

Unità principale del proiettore - una unità

Manopole di regolazione della base - quattro pezzi

Cavo di alimentazione - un pezzo

Lampade alogene - due pezzi

Piastra piatta di vetro - un pezzo
