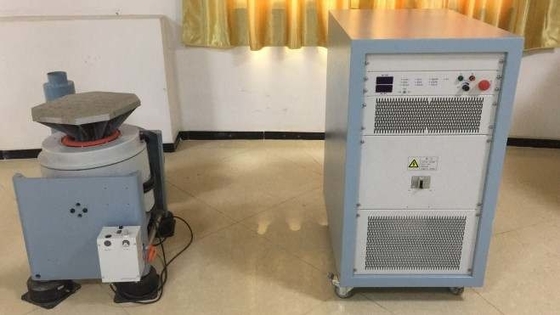

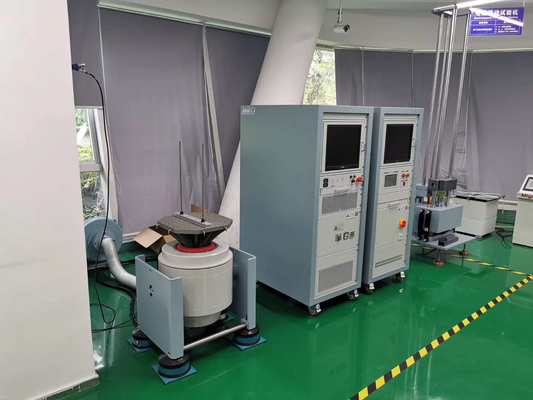

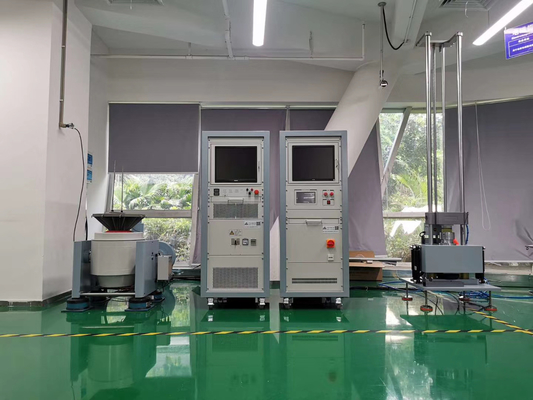

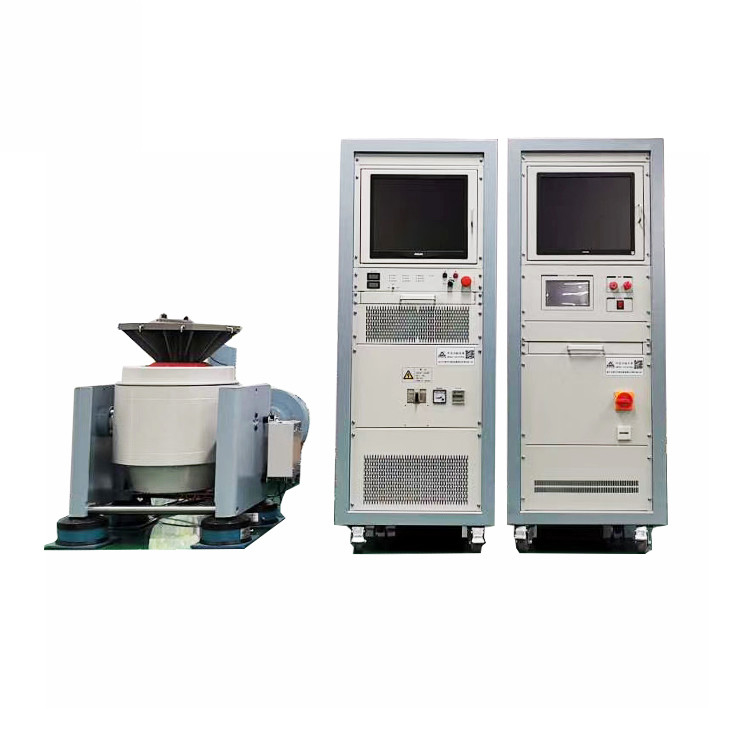

ISO 8813 Imballaggio Trasporto Simulatore di vibrazione Sistema di agitatori dinamici
Questo avanzato sistema di prova delle vibrazioni simula le condizioni di trasporto per valutare la durata dell'imballaggio e l'affidabilità del prodotto in vari scenari di vibrazione.
Caratteristiche chiave
- Sistema di sospensione robusto con guida del movimento lineare per una forte capacità di carico e un'elevata stabilità
- Performance eccellenti di variazione dell'ampiezza con controllo preciso
- Conversione di potenza di classe D ad alta efficienza con corrente di picco 3-Sigma per un consumo di potenza ottimizzato
- Diagnostica rapida di auto-test e sistemi di salvaguardia della catena per una maggiore sicurezza e affidabilità
- L'ammortizzazione dell'isolamento degli airbag elimina la necessità di installare fondazioni speciali
- Riproduzione perfetta delle forme d'onda con trasmissione minima di vibrazioni
- Applicazioni versatili per le configurazioni verticali e orizzontali dei tavoli
- Controller di facile utilizzo con semplice funzionamento
Requisiti di prova e linee guida di selezione
Per selezionare il sistema di prova delle vibrazioni appropriato, è essenziale comprendere la forza di eccitazione richiesta.
- Requisiti per la gamma di frequenze
- Specifiche di accelerazione massima
- Parametri di spostamento massimo
- Capacità di velocità massima
- Qualità del campione e metodi di fissazione
La scelta del metodo di fissaggio del campione dipende dai limiti superiori della frequenza di prova e dalle dimensioni del campione, disponibili in piattaforma di espansione verticale o in piattaforma scorrevole orizzontale.
Specifiche di temperatura e umidità
Intervallo di temperatura e umidità:
Serie G: da -20°C a 150°C; 45% a 98% RH
Serie Z: da -40°C a 150°C; 45% a 98% RH
Serie D: da -70°C a 150°C; 45% a 98% RH
Stabilità:Temperatura: ±0,5°C, umidità: ±2,5% RH
Uniformità:Temperatura: ≤ ± 2°C, umidità: ± 3% RH
Dimensione della macchina di prova:Dimensioni personalizzabili disponibili
Specifiche di dimensioni standard
| Dimensione della scatola interna (W*H*D) |
Dimensioni del cartone (W*H*D) |
| 40*50*40 cm | 98*143*93cm |
| 50*60*40 cm | 153*108*93cm |
| 50*60*50 cm | 107*147*111cm |
| 50*75*60 cm | 107*162*121cm |
| 60*85*60 cm | 110*178*108cm |
| 60*85*80 cm | 117*172*141cm |
| 100*100*80 cm | 157*187*141 cm |
| 100*96*100 cm | 193*158*149cm |
| 100*100*100 cm | 193*158*153cm |
Tabella delle specifiche di vibrazione elettromagnetica
| Forza eccitante (N) |
Intervallo di frequenza (Hz) |
Dislocazione (mm) |
Allegato (kg) |
Tavolo di lavoro (mm) |
| 980 | 5-4500 | 25 | 70 | 150 |
| 1500 | 5-4500 | 25 | 70 | 150 |
| 2000 | 2-3000 | 40 | 140 | 230 |
| 3000 | 5-4000 | 25 | 120 | 150 |
| 3000 | 3-3000 | 40 | 140 | 230 |
| 6000 | 5-3000 | 25 | 200 | 200 |
| 6000 | 2-2000 | 51 | 300 | 230 |
| 10000 | 5-3000 | 51 | 150 | 240 |
| 20000 | 5-3000 | 51 | 300 | 320 |

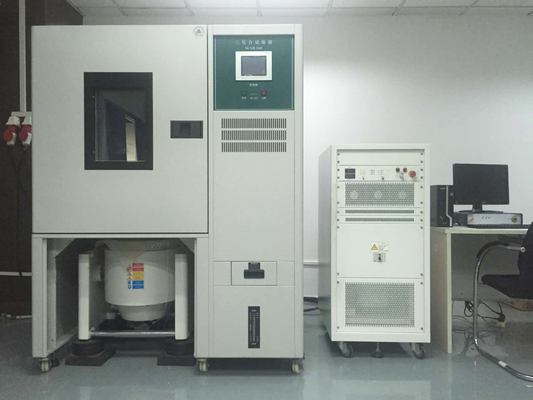

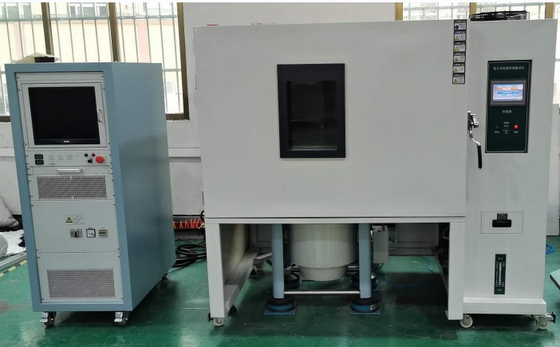

Sistema completo di prova delle vibrazioni di temperatura e umidità
Questa soluzione integrata di prova combina le capacità di vibrazione verticale e orizzontale con un controllo ambientale preciso per test completi del prodotto.
Configurazione del sistema
La camera di prova completa è composta da: scatola della camera di prova, sistema di connessione al movimento, sistema di controllo, sistema di refrigerazione/deumidificazione, sistema di riscaldamento/umidificazione e sistema di condotti d'aria.
