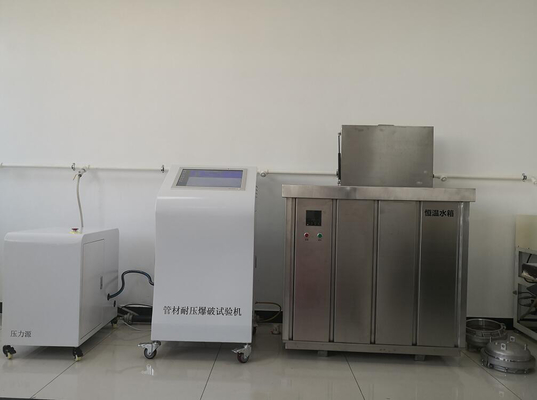

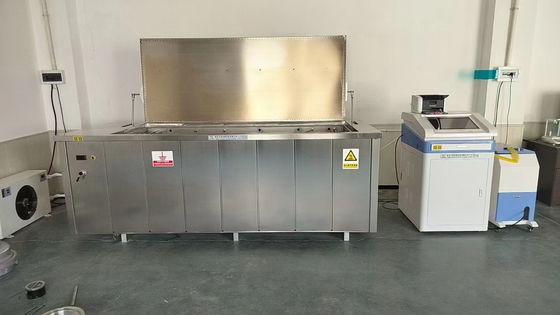

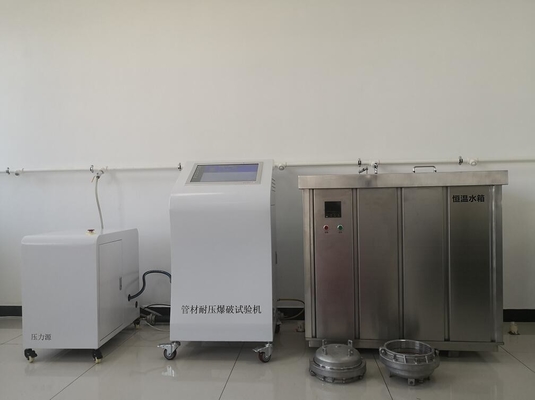

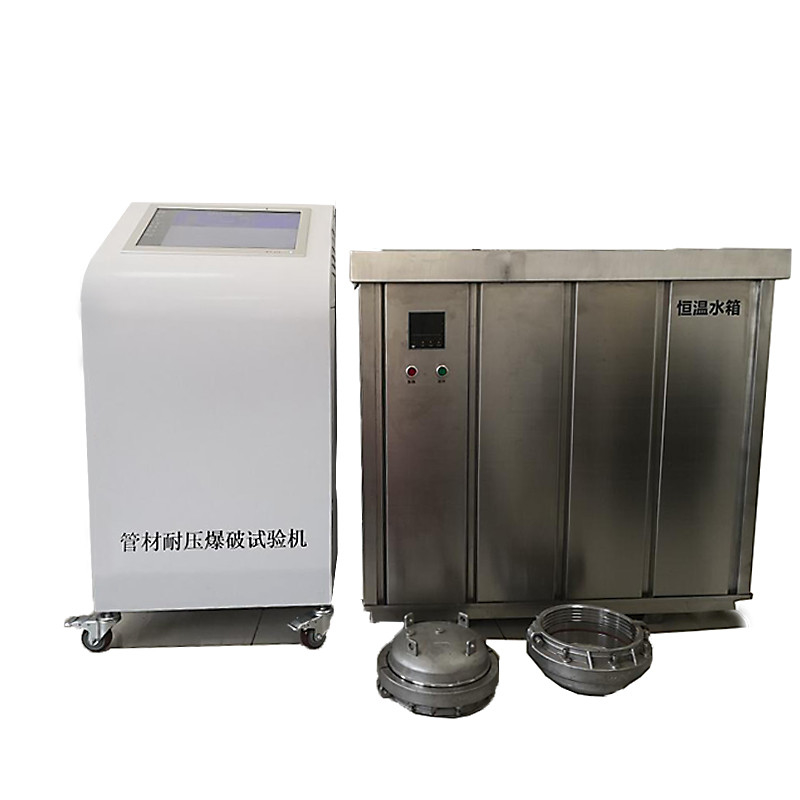

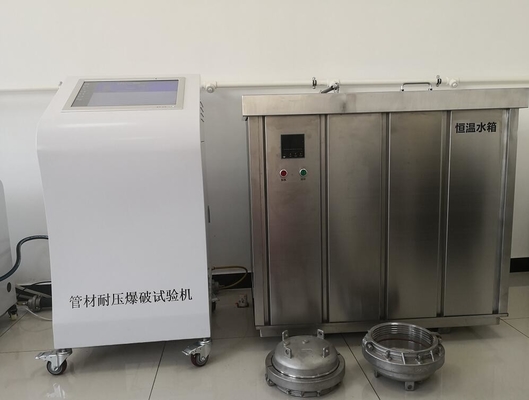

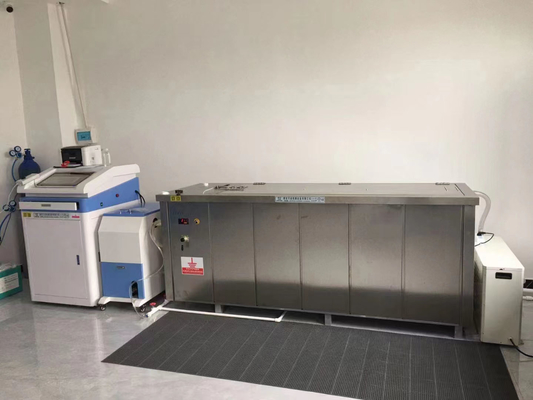

Fabbricazione di apparecchi per la prova idraulica della pressione dei tubi

Fabbricazione di apparecchiature per il controllo della pressione dei tubi

Macchina di prova della gomma:

macchine per gomma.pdf

●Principio:

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, tubi in PP, ecc.) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, tubo rinforzato con scheletro in maglia di acciaio,e tubi compositi in alluminio-plastica e altri tubi) a pressione interna costante e temperatura costante per lungo tempo. L'apparecchiatura è in modalità di lavoro completamente automatica senza controllo e l'operatore può uscire dopo aver caricato il campione. L'esperimento viene terminato automaticamente quando viene raggiunto il tempo dell'esperimento.Le curve sperimentali e i dati vengono registrati automaticamenteSe il campione viene danneggiato nel mezzo, l'esperimento si interrompe automaticamente.

●Utilizzo delle attrezzature e vantaggi:

È utilizzato per determinare la prova di danno da pressione interna di vari tubi come i tubi termoplastici,tubi compositi e tubi compositi in alluminio-plastico sotto pressione interna costante e temperatura costante per lungo tempo.

I componenti chiave dell'attrezzatura sono tutti importati con imballaggi originali per garantire la precisione e l'efficienza dell'attrezzatura;il trasmettitore di pressione adotta un sensore ad alta sensibilità importato dal Regno Unito con un tempo di risposta di 3 millisecondi, che può efficacemente prevenire il problema del ritardo di risposta delle apparecchiature; la valvola elettromagnetica importata dai Paesi Bassi ha una durata di servizio fino a 2 milioni di volte;L'Italia ha importato una pompa ad alta pressione, la pressione massima può raggiungere 260 bar, per garantire il flusso mantenendo la pressione, per garantire la prova idrostatica e la prova di esplosione della condotta ad alta pressione;modalità di lavoro completamente automatica senza controllo, dopo l'installazione dell'apparecchio e l'avvio della prova, il computer avvia l'intero processo di monitoraggio.l'apparecchiatura avvierà automaticamente l'allarme e registrerà e terminerà l'esperimentoSe la pressione interna è inferiore o superiore alla pressione impostata, il dispositivo deve essere equipaggiato con un dispositivo di controllo di pressione.il dispositivo si bilancerà automaticamente in breve tempoL'applicazione del serbatoio d'acqua orizzontale riduce notevolmente la difficoltà di funzionamento e l'operatore può completare facilmente l'operazione di inserimento o di estrazione del campione.Per la prova con acqua calda e per la prova con grande diametro, può essere dotato di un dispositivo di sollevamento dei campioni, risparmiando tempo e fatica.

Ciascuna stazione può effettuare test idrostatici e test di blasting e lavorare in modo indipendente.

●Indicatori tecnici:

◆Multipli campioni (1-50 stazioni) controllano in modo indipendente la pressione di prova e il tempo di prova;

◆Intervallo di pressione:0-16MPa (impostazione arbitraria);

◆La pressione massima di funzionamento del sistema di pressione stradale principale è di 26,00 MPa;

◆Pompa ad alta pressione

(1)Pressione:0-260bar(2) Flusso:16-20L/min

(3) Velocità:1200 giri/min(4) Diametro di tre tubatori:16 mm

◆Accuratezza del controllo della pressione: +2% del limite superiore del valore della pressione di prova, -1% del limite inferiore del valore della pressione di prova;

◆Risoluzione dei valori di pressione:0.001MPa;

◆Trasmettitore di pressione:la frequenza di campionamento della pressione di prova è di 0,3 millisecondi;

◆Intervallo di controllo della temperatura:15-95°C (impostazione arbitraria);

◆Accuratezza di controllo della temperatura:differenza di temperatura media ±1°C;

◆Intervallo di tempo:0-9999h;

◆Accuratezza del tempo:1%;

◆Potenza dell' host:3 kW; potenza del serbatoio dell'acqua a temperatura costante 20 kW (secondo le dimensioni del serbatoio dell'acqua)

◆Fonte di alimentazione:380V/60hz (alimentazione trifase a cinque fili);

◆Dimensioni:

Ospite:710 mm x 780 mm x 1200 mm (lunghezza x larghezza x altezza)

Stazione idraulica:680 mm x 400 mm x 700 mm (lunghezza x larghezza x altezza)

Serbatoio dell'acqua a temperatura costante (la dimensione specifica è selezionata in base al contratto)

◆Il serbatoio dell'acqua a temperatura costante è dotato di un dispositivo pneumatico di apertura e chiusura.può essere equipaggiato con un dispositivo automatico di sollevamento e atterraggio di campioni.
