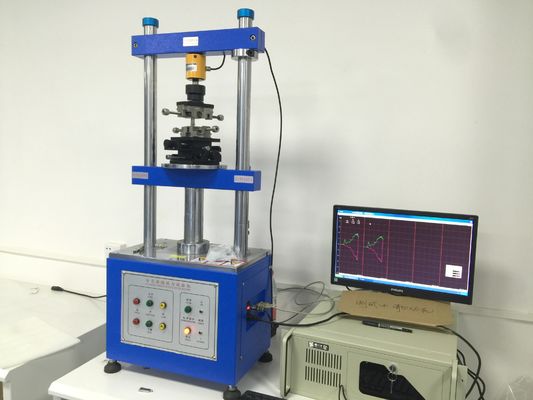

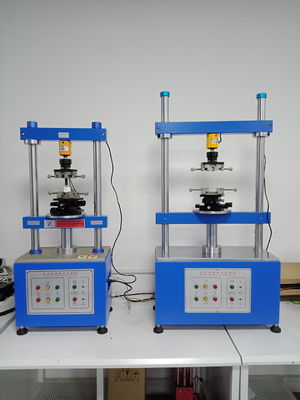

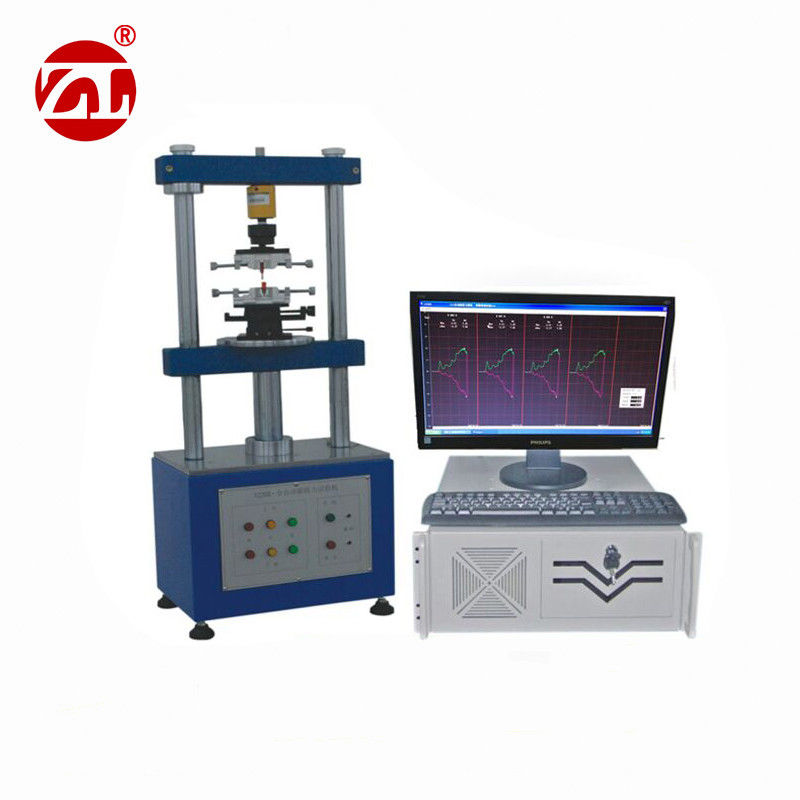

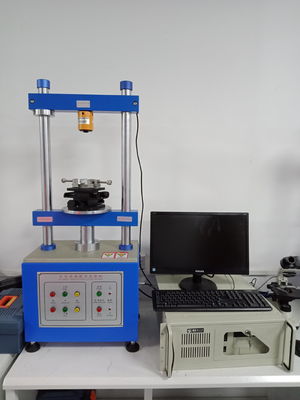

Applicazione
Questa macchina usata in vari tipi di connettori per il test di forza di inserimento e di uscita,dotato di dispositivo automatico per il sito di regolazione del centro e di prese speciali in modo da poter ottenere la forza di inserimento di precisione;
Adottare la versione cinese di Windows impostazione dei framework software che è facile da usare e può memorizzare i dati di prova (condizione di prova, grafico della curva di inserimento, curva di durata, rapporto di ispezione ecc.)) Corrispondenza con il sistema di prova di impedenza motoria, può eseguire sia la prova di inserimento che la prova di impedenza di movimento e disegnare insieme. (curva di carico-colpo-impedenza)
Questa macchina adotta parti di carico ad alta precisione con servomotore per la misurazione e l'azionamento, può ottenere un risultato di forza di inserimento di precisione.
È una sorta di macchina necessaria per tutti i tipi di connettori e prodotti elettrici fabbricati per la ricerca e lo sviluppo insieme all'applicazione di controllo di qualità.
Oggetti di prova
- Collegamento del tappo del buco di prova.
- Linea di prova della spina del connettore
- Collegamento di prova vitale.
- Prova di ritenzione del connettore a un solo perno e della plastica
- Prova del connettore
- Le misure di impedenza possono essere eseguite simultaneamente (facoltativo)
- Diversi test di compressione e resistenza alla rottura
Caratteristiche aggiuntive (facoltative):
1.Modello di sistema di prova dell'impedenza dinamica, 101R
2Il sistema di prova della tensione o della pressione della forza di inserimento può anche verificare il valore della resistenza di contatto e la curva di resistenza dinamica, basandosi sulle (curve carico-colpo)
3.Funzione di prova ad alta velocità 100 / sec, può ottenere valori più precisi delle variazioni di impedenza
4I telefoni cellulari e i PDA possono essere utilizzati per testare il connettore della batteria.
5- La pressione e il colpo e la curva di impedenza.
6.Può essere impostato per prendere potenza o itinerario di viaggio per prendere valori di impedenza multifunzione.
7.La corsia può essere impostata per assumere la regione di impedenza massima (funzione multipunto).
8.Fate un singolo test e test di vita.
9.Può essere disegnata, la curva di vita carico-colpo-impedenza
Specificità:
| Nome del prodotto |
Tester di forza di inserimento della presa della presa |
| Capacità di carico |
2 kg, 5 kg, 20 kg, 50 kg |
| Trasferimento dell'unità |
Gf,kgf,lbf,N |
| Risoluzione |
00,001 kg |
| Precisione del carico |
± 0,2% |
| Viaggio massimo |
150 mm |
| Velocità di prova |
0~200mm/min ((0~600mm/min) |
| Precisione della velocità |
00,5% |
| Intervallo di movimento dell'asse X,Y |
0 ~ 75 mm |
| Risoluzione dello spostamento |
0.01 mm |
| Sistema dinamico |
Servomotore Panasonic |
| Dimensione |
360*260*940 mm |
| Peso |
70 kg |
| Potenza |
220V,50HZ / su misura |
